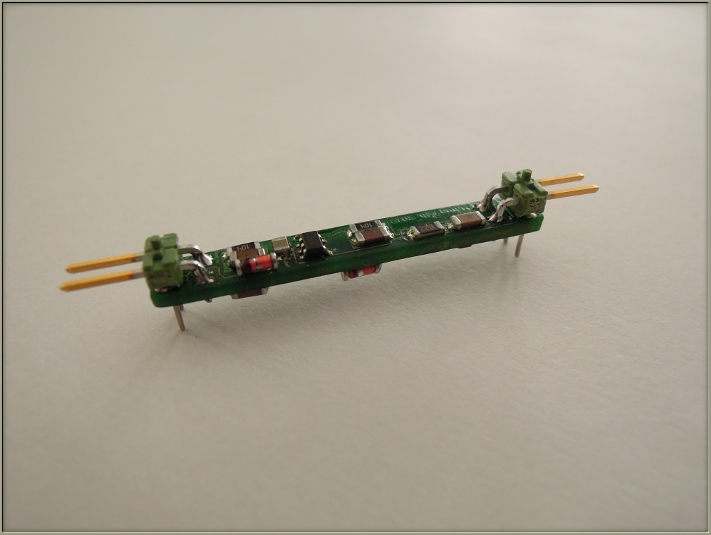

Reutilizando la pequeña placa del proyecto nRF24, que sirve precisamente para enchufar circuitos satélites y tener un sistema inalámbrica versatil y sencillo de modificar a las necesidades actuales, he realizado un circuito súper míni que lleva seguidores de envolventes en ambos lados de la placa, teniendo así un HCI (human computer interface) con dos canales. Se puede tocar los "pad's"  a mano o con palitos como una batería electrónica.  La resolución de la entrada analógica del PIC (18F4220) es de 10bits, que da una respuesta sensible de los “golpes” para manipular datos o parámetros de programas.

Para captar los datos y convertir los a una tensión continuo hace falta aplicar una seguidor de envolvente.

En utilizar componentes tipo SMS (surface mounted devices) hay la posibilidad en aprovechar todos las posibles entradas analógicas de la placa base.

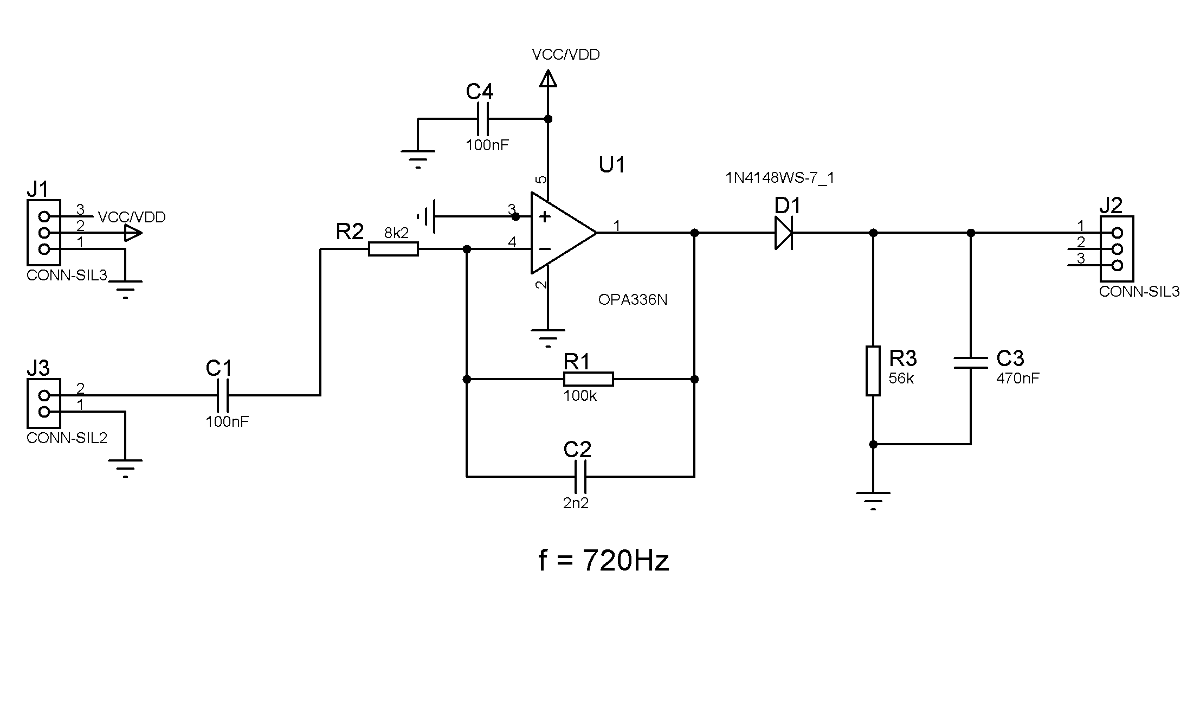

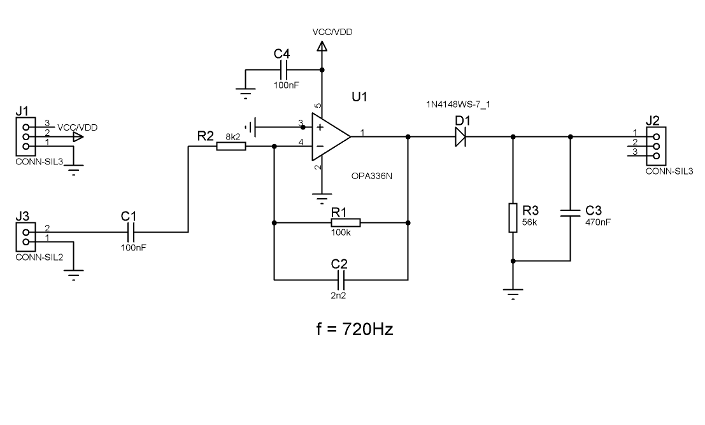

El circuito es muy simple:

Utilizando un amplificador (rail to rail) el OPA 336 y en conectar la entrada positiva, el pin 3, a la tierra (GND) el amplificador operacional amplifica solo la parta positiva de la señal entrante.

Como la idea es de conseguir el envolvente de la señal (una señal variable DC) solo un diodo, un 1N4148, esta conectado para dejar pasar solo el voltaje positivo obtenido del piezo eléctrico. El voltaje que pasa el diodo carga el condensador C3 y esta descargada a través de la resistencia R3. Con los valores de 56K y 470nF la descarga se hace en aprox. 25ms.

Par que las frecuencias encima de 1kHz no molestan hay un condensador C2 de 2,2 nF en paralelo de la resistencia R1 de 100k.

Se puede mejorar la sensitividad, un diodo tipo “Schottky” puede reemplazar el 1N4148. Para mi uso he conectado una resistencia de 56k en serie al C1 de la entrada para disminuir la amplificación.

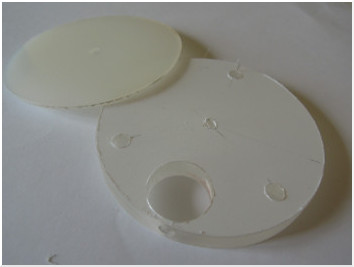

La base del pad es una pieza rígida de vidrio acrílico transparente de 10mm de grosor. Con una broca con corona de 100mmm manejado con un taladro con un suporte la pieza queda perfectamente redonda.

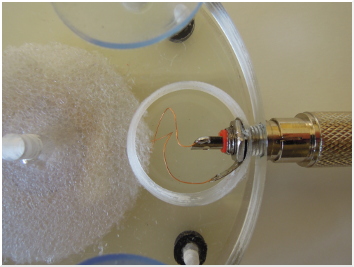

Para fijar un enchufe tipo RCA, que sirve para la conexión del piezo eléctrico, hay una agujero de 23mm y otra lateral con un diámetro de 6mm.

El piezo- eléctrico esta situado entre la placa acrílico de 10mm y una chapa de plástico (duro) de 3mm. Con un trozo de espuma que se utiliza para secar platos el piezo no se mueve.

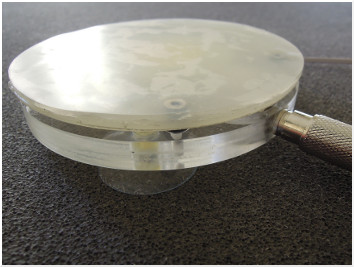

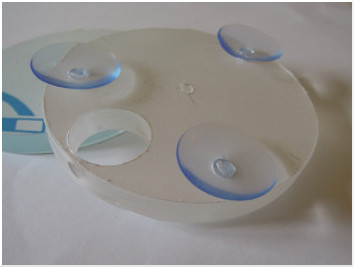

La superficie de arriba que aguanta los golpes es de una goma tipo silicona de 5mm. Para que los golpes rebotan mejor he doblado esta goma. Pegar la con silicona transparente es suficiente para que la goma no se suelta por el tratamiento de tocar. 3 pequenos gomas sirven para tener otro “anti-chocke” entre la placa base y la placa con el piezo eléctrico fijada con tornillos de 3mm.

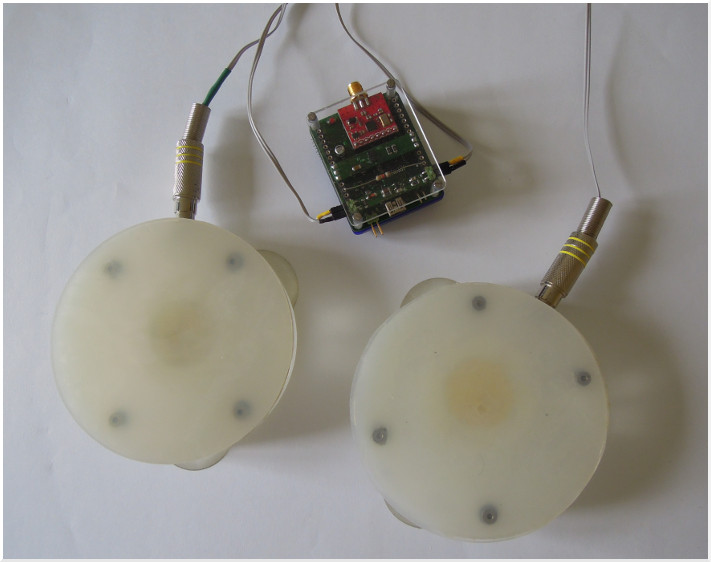

Ambos pads he hecho en una tarde y el resultado es muy satisfactorio, pero lo mejor son los ganchos de baño del Chino que evitan que los pads “bailan” en tocar las con “fuego”.
