Todos los "links" asociados con este documento se encuentran al final de la página: El proyecto entero, que incluye los esquemas de los circuitos electrónicos y los codigos HEX para el Microcontrolador 16F690, los ficheros abiertos en C (Source Boost) y el programa escrito en PD (pure data) se puede bajar desde el link "download" al pie de la página.

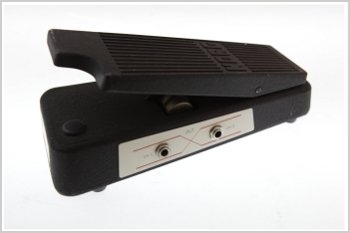

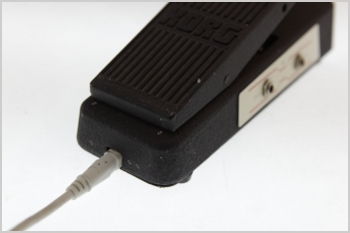

El “Pedal” es un suplemento para el Panel inalámbrico (vea proyecto del Panel), que permite asignar distintas funciones del Pad's al Pedal. Funciones como "Volumen" o “Sustain” se manejan con mejor facilitad con un Pedal que golpeando un Pad a mano o con un palo.
Pero el Pedal inalámbrico funciona también perfectamente como “Stand-Allown” aplicación utilizando el “Patch” escrito en Pure Data.
El programa para el 16F690 es escrito en C (Source Boost). Para evitar conflictos con datos enviados por otros dispositivos el PIC envía tres bytes para cada captura. Primero: el Start-Byte (0x7d), Segundo: el byte con el valor capturado, Tercero: el Stop-Byte (0x7e) para terminar el ciclo. El programa sencillo escrito en Pure Data filtra el Start- y Stop-Byte y proporciona los datos de 0x00 hasta 0xFF, (0-255 decimal.)

Este sencillo proyecto esta realizado con dos circuitos electrónicos y un pequeño patch para Pure Data:

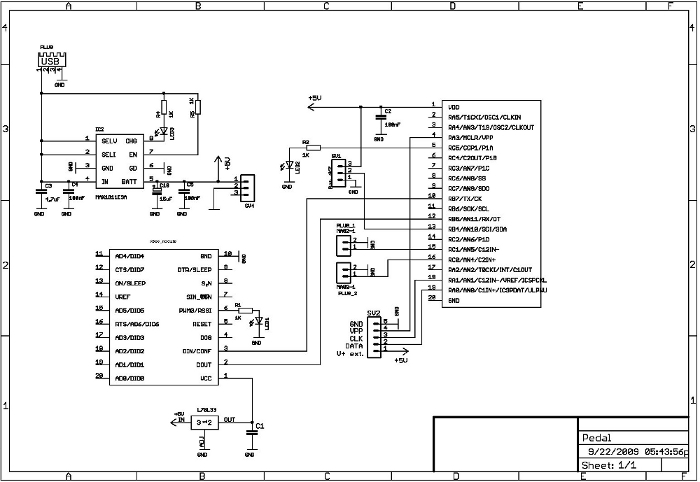

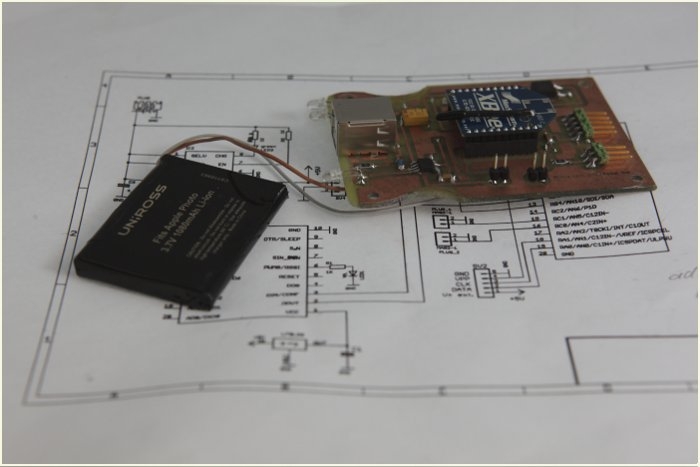

1. un circuito denominada “Pedal” incorpora un PIC16F690 y un módulo xBee.
2. un circuito receptor con otro módulo xBee y un CI FT232.

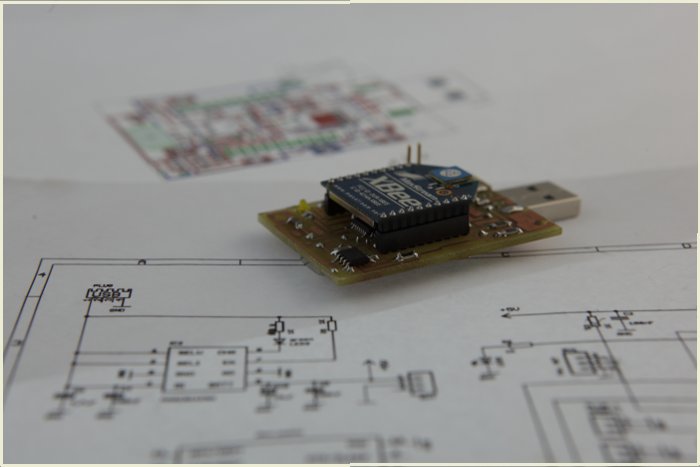

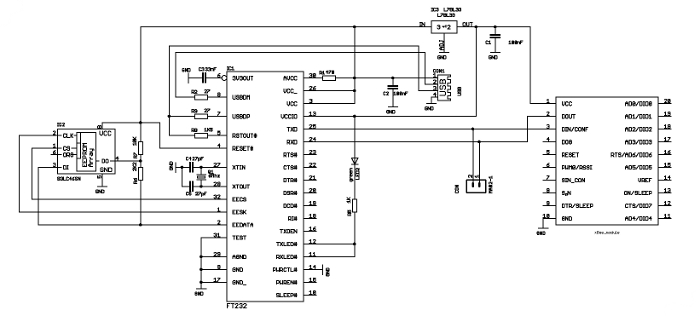

FT232_USB:
Es un pequeño circuito que funciona de conversor UART a USB con el FT232 y un módulo xBee que recibe los datos del circuito del Pedal.
Otra opción es construir el circuito presentado en el proyecto del “Panel inalámbrico” que esta diseñado con un MAX232.
Ambos circuitos funcionan sin ninguna modificación con el programa de Pure Data.
