FET pre-amplifier

- página modificada en ferbero del 2013 - (English version)


Por su alta impedancia, los piezo eléctricos tienen la desventaja de ser muy sensibles a los ruidos externos. Además, su limitada anchura de banda hace que el sonido amplificado al tocar uno de estos objetos sea pobre y con poco cuerpo.

El preamplificador FET que estoy utilizando para mi proyecto ha sido diseñado por J. Donald Tillman. Su artículo lo encontré por casualidad en internet. El circuito, sorprendentemente sencillo, es eficaz para disminuir considerablemente la sensibilidad a los ruidos por su función de convertidor de impedancia de10M a aproximdamente 6K. La calidad del sonido mejora notablemente. Para el circuito, diseñado en principio para un enchufe "Jack" de 6,3mm, he hecho un pequeño layer que incluye un trimer para ajustar de manera óptima la corriente bias de los 0.5mA del FET.

www.till.com/articles/PreampCable/

www.till.com/articles/GuitarPreamp/



circuito impreso con piezo transducer

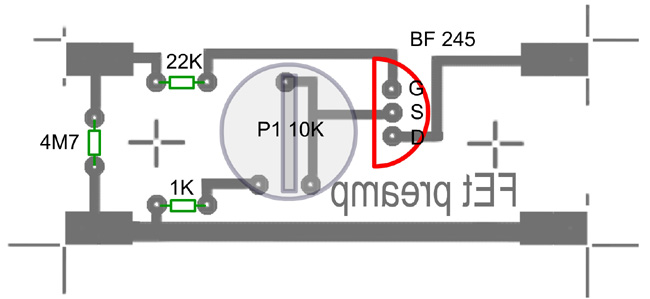

layer con los componentes

diagrama electrico del FET preamplificador

piezo electrico con cable soldado
fotos Holger Strauss




bajar el esquema & la capa para el fotolito del circuito impreso (PCB)
