| FET pre-amplifier |
| -
página modificada en abril del 2006 -
(página todavia
no traducido) |
| Por su alta impedancia, los piezo eléctricos tienen la desventaja de ser muy sensibles a los ruidos externos. Además, su limitada anchura de banda hace que el sonido amplificado al tocar uno de estos objetos sea pobre y con poco cuerpo. | |
El
preamplificador FET que estoy utilizando para mi proyecto ha sido diseñado
por J. Donald Tillman. Su artículo lo encontré por casualidad
en internet. El circuito, sorprendentemente sencillo, es eficaz para disminuir
considerablemente la sensibilidad a los ruidos por su función de
convertidor de impedancia de10M a aproximdamente 6K. La calidad del sonido

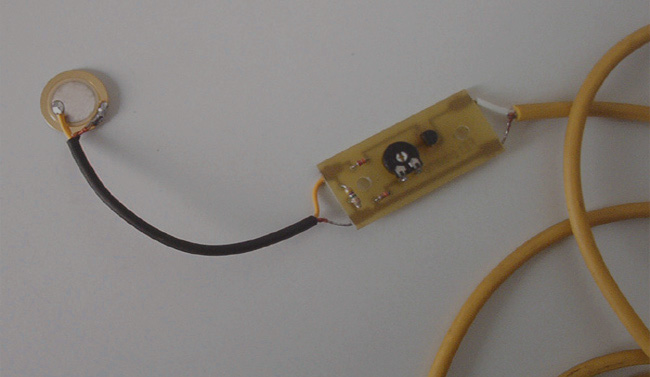

mejora notablemente. Para el circuito, diseñado en principio para
un enchufe "Jack" de 6,3mm, he hecho un pequeño layer
que incluye un trimer para ajustar de manera óptima la corriente
bias de los 0.5mA del FET. |
|
|
 |
 |
 |
fotos Holger
Strauss
|
 |
