El circuito integrado, el inversor HEX 74HC14 dispone de 6 circuitos internos que invierten el voltaje de tal manera que un señal positivo en la entrada se convierte en un señal inverso en su salida. Así, en conectar una resistencia en la salida de uno de estes modulos hacia la entrada del mismo modulo y eso a través de un condensador, el chip oscila y si se amplifica bien contundente creando sonidos equivalente a una sirena, pero feo y sobretodo aburrido por mantener siempre la misma frecuencia.

Para crear sonidos interesantes se alimenta el chip a través de una resistencia sensible a la luz (LDR), maltratando su alimentación para que el chip se pone en un estado totalmente inestable.

Así el 74HC14, que se usa habitualmente para obtener señales precisos, nos crea sonoridades con una gran riqueza de frecuencias, matices y colores sonoros raros y todo se puede manipular a través de la intensidad de la luz.

Silenciar el sonido:

Podemos imaginar dos escenarios esenciales para una actuación. Se generan sonidos cuando hay luz encima del LDR o al revés se generan sonidos cuando el LDR esta tapado, en oscuras.

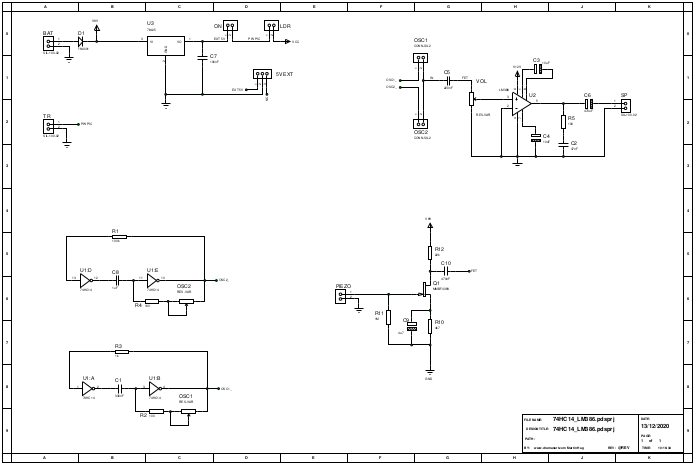

Para satisfacer ambos posibilidades se conecta una resistencia variable como indicado en el diagrama de arriba. No se puede tener ambas configuraciones a la vez en un solo módulo de sonido.

La resistencia variable permite ajustar el módulo en relación de la intensidad de la luz en el lugar donde se actuá.

Para influenciar sobre los sonidos que generan ambos osciladores cada uno tiene una resistencia variable.

Modo se uso:

Para controlar los timbres de los sonidos a través del LDR es imprescindible en tener fuentes de luz bien controlables. Un espacio con unos focos es mejor que una sala con luz de día que es cambiante por influencias del tiempo o de la hora del día.

La influencia de la luz es tan sensible que se puede ajustar la creación de sonoridades o el silencio con solo sombras lejanos influenciados por el performer. En usar varios módulos de sonido se crean espacios sonoras interesantes, como ha mostrado monika jaeckel en su trabajo recién presentado en el FICIMAD 2022.
